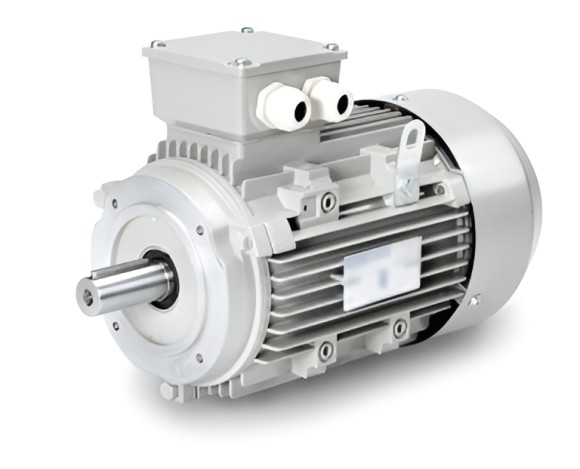

Silnik elektryczny w obudowie aluminiowej ogólnego przeznaczenia.
Specyfikacja techniczna:
- Moc: 0,18kW
- Obroty: 850 obr/min.
- Średnica wałka: 14mm
- Mocowanie: B14 (kołnierzowe)
- Wznios wałka: 71mm
- Obudowa: aluminiowa
- Napięcie: 230/400V
- Prąd znamionowy In: 0,7A
- Współczynnik prądu startowego: 4,00 Ia/In
- Czestotliwość zasilania: 50Hz
- Klasa izolacji: F
- Stopień ochrony: IP55
- Waga: 6,0kg
- Lakierowanie: RAL7030

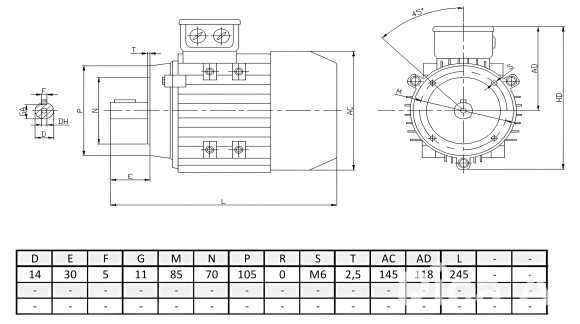

Mocowanie kołnierzowe B14:
- zamek: 70mm
- rozstaw otworów: 85mm
- średnica zewnętrzna: 105mm
Istanieje możliwość zamówienie silnika kołnierzowo-łapowego
Trójfazowe silniki klatkowe asynchroniczne, chłodzone powierzchniowo. Silniki są zgodne z obowiązującymi normami IEC oraz PN EN.
Silniki są wykonane zgodnie z normami PN EN oraz IEC
Kierunek obrotów:
Silniki mają dowolny kierunek obrotów. Jeżeli klemy U1, V1 i W1 podłączymy odpowiednio do faz L1,
L2, L3 to wał będzie obracał się w prawo, zgodnie z kierunkiem wskazówek zegara (widok z przodu).
Kierunek w lewo osiągniemy poprzez zamianę dwóch dowolnych faz
Smarowanie:
Silniki o wielkości mechanicznej 56-160mm posiadają łożyska obustronnie zamknięte i nie wymagają
dosmarowywania, łożyska te można stosować rownież w środowisku wilgotnym. Standardowe silniki
o wielkości powyżej 160 wymagają (B3) okresowego smarowania poprzez smarowniczke.
Napięcie:
Silniki standardowo pracują z napięciem znamionowym 230/400V D/Y lub 400/690V D/Y 50 Hz, z
tolerancją napięcia ± 10%
Położenie skrzynki przyłączeniowej:
Silniki o wielkości mechanicznej 56 do 160 posiadają odkręcane łapy. Łapy przyręcane są do
silnika na dwie śruby. Łapy można przykręcić również z boku, dzięki czemu jest możliwe dowolne
położenie skrzynki przyłączeniowej. Silniki posiadają odpowiednie otwory gwintowane do zmiany
pozycji łap. Skrzynka przyłączeniowa jest symetryczna i może być przekęcona wokół własnej osi.
Tym sposobem istnieje możliwość wyprowadzenia kabli w dowolnym kierunku
Stopień ochrony:
Standardowo silniki posiadają stopień ochrony IP55. Wykonujemy rownież silniki o większym
stopniu ochrony. Niezależnie od stopnia ochrony, silniki wolnostojące muszą być chronione przed
bezpośrednim promieniowaniem słonecznym. W przypadku montażu wałkiem w dół zalecane jest
stosowanie daszka ochronnego, który chroni silnik i wentylator przed ciałami stałymi i wodą.
Klasa izolacji
Standardowo materiały izolacyjne (izolacja drutu, przekładki, żywica) posiadają klasę izolacji F.
Przyrost temperatury klasy izolacji mieści się w granicy 80K co odpowiada klasie B. Odpowiedni
dobór stosowanych materiałów izolacyjnych zezwala na stosowanie naszych silników do pracy z
przemiennikiem częstotliwości oraz w warunkach „Tropic“, również w obecności dużych drgań
układu.
